數控開式多功能母線加工機 JCMX-303A

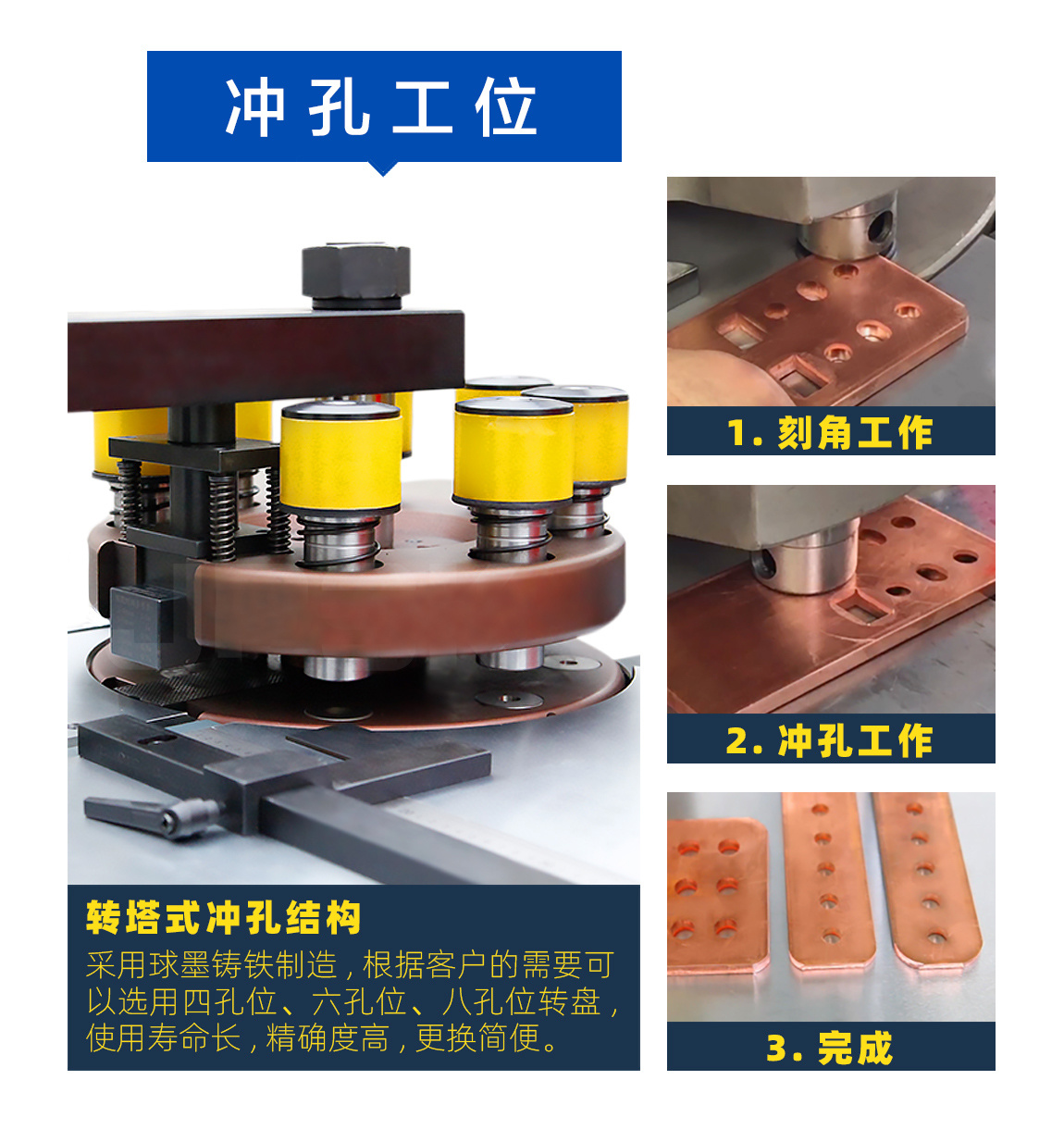

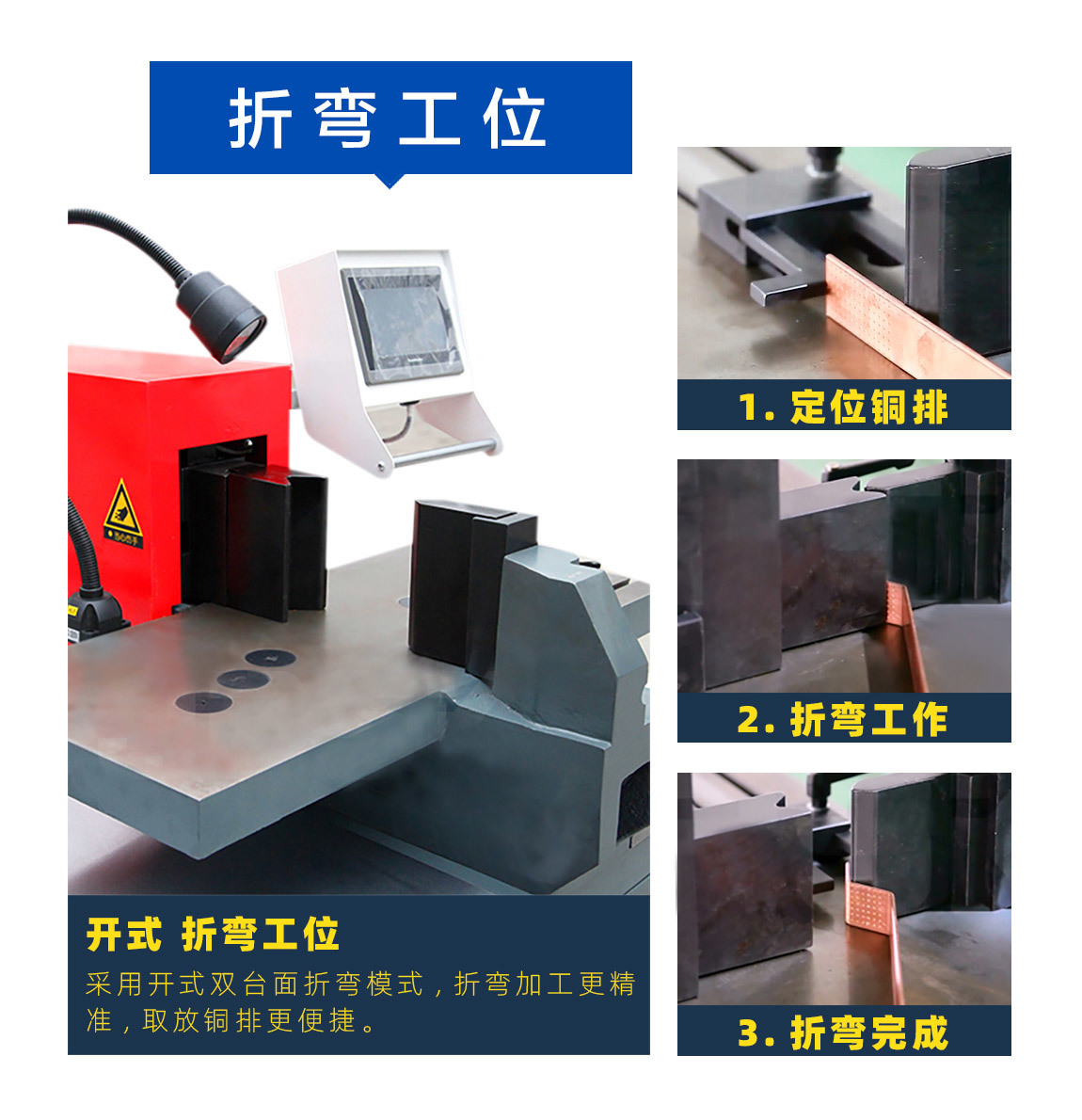

本系列母線加工機有沖、剪、折三個單元，每個加工單元的工作行程均可方便地調節，縮短加工時間，提高生產效率。折彎單元采用雙層工作臺面開式結構、進口PLC觸摸屏控制。沖孔單元采用七沖孔一壓花八模位整體式轉盤，保證了上模和下模的同心度，延長了模具的使用壽命。工人無需頻繁更換模具，勞動強度大幅度降低，使用更加方便快捷，生產效率明顯高于傳統沖孔單元。主要功能為加工不同規格的銅、鋁母線，只需用相應的加工單元，就能方便、快捷的對銅、鋁排進行剪切、沖孔（圓孔、長圓孔），折平彎、立彎、壓花等加工。通過更換模具還可完成壓平、扭麻花、壓電纜接頭，對銅棒進行切斷、壓扁、沖孔、折彎等特殊加工。

所屬分類：

數控母線加工機

聯系電話：

13583150271

相關產品

在線留言

hiddenValue

產品詳情描述

設備簡介

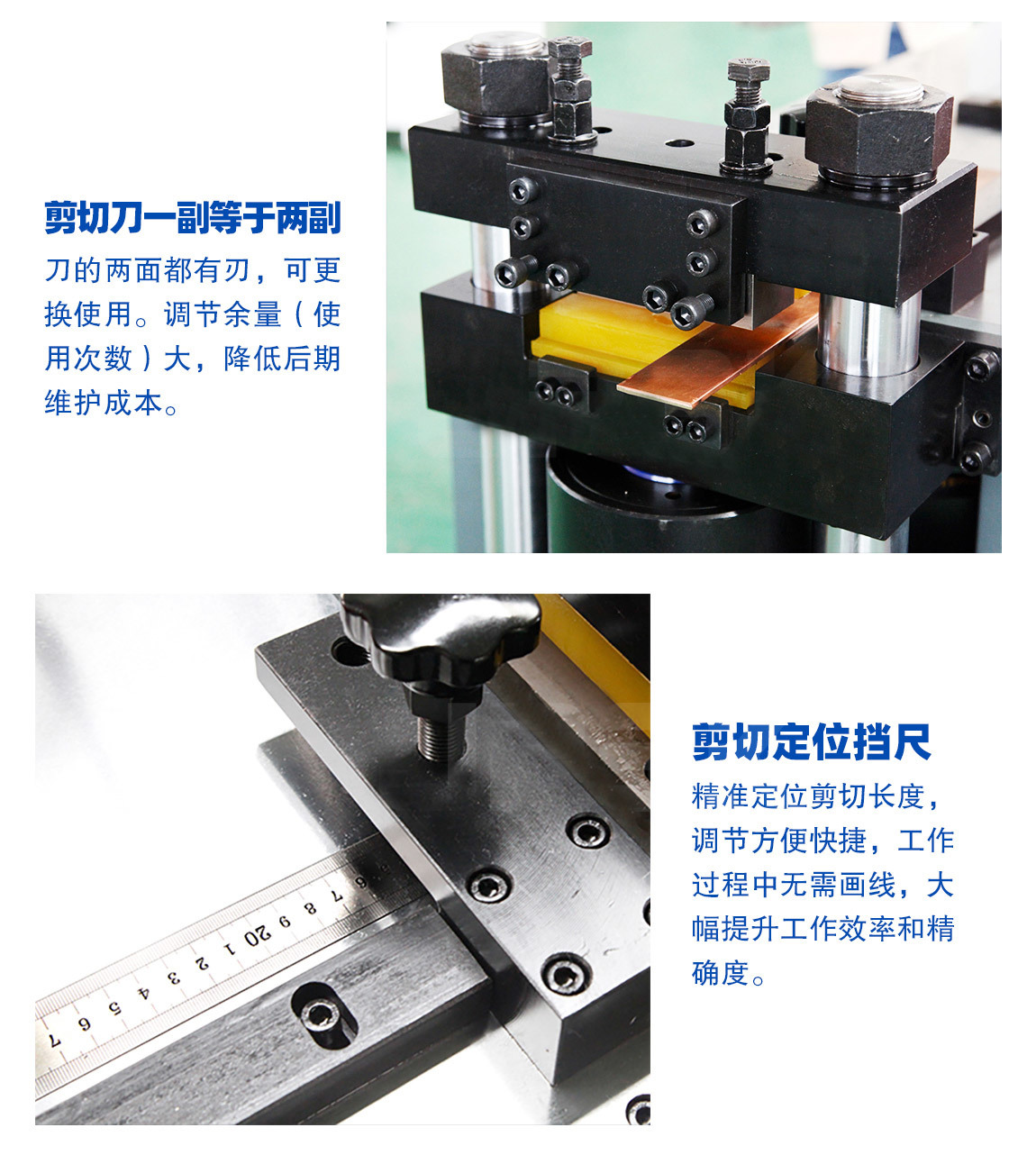

本系列數控母線加工機具備沖孔、剪切、折彎三個加工工位，三個工位可同時，也可順序使用，縮短加工時間，提高生產效率。折彎工位采用德國西門子PLC控制。本機主要功能為加工不同規格的銅、鋁母線。工作時，只需要選用相應的加工工位，就能方便快捷的對銅、鋁排進行剪切、沖孔 (圓孔、長圓孔)，折平彎、立彎、U 型彎、壓花、壓平、扭麻花、壓電纜接頭等各種不同的加工。

功能	項目	JCMX-303A
沖孔加工	最大沖孔力 (kn)	300
	沖孔加工范圍 (mm)	4.3-25
	最大加工厚度(mm)	12
	最大加工寬度(mm)	160
剪切加工	最大剪切厚度( mm )	12
剪切加工	最大剪切寬度(mm )	160
平彎加工	最大折彎力 (kn)	300
	最大平彎寬度 (mm )	160
	最大平彎厚度(mm)	12
立彎加工	最大立彎寬度 (mm )	100
立彎加工	最小立彎角度°	90°
外形尺寸	mm	1780x1400x1300
主電機功率	Kw	3x4Kw
一層臺面尺寸	mm	1750x1250
二層臺面尺寸	mm	830x360
機器重量	Kg	1400kg
數控描述	折彎精度	±1°
數控描述	重復折彎精度	±0.5
